产品介绍:

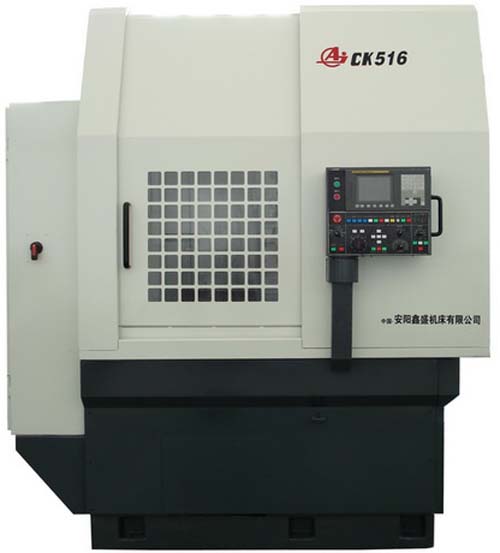

 CK514A/CK516/CK518系列数控立式车床是安阳鑫盛机床股份有限公司根据国际市场上数控车床的最新发展趋势,吸收国内外同类机床的先进技术,顺应市场需求而设计、生产的普及型数控立式车床。适宜加工各种形状复杂的轴、套、盘类零件,如车削内、外圆柱面、圆锥面、圆弧面、端面、切槽、倒角、钻孔、扩孔、车螺纹等,尤其适合多品种、中小批量的轮番加工。该系列机床装夹方便,工艺适应性强,加工效率高,废品率低,成品一致性好,系统编程容易,操作简单,可降低对工人技术熟练程度的要求,是汽车、摩托及其它行业加工复杂的短轴类、盘类零件的理想机械加工设备。
项目
单位
CK514A
CK516
CK518
最大回转直径
mm
630
800
1000
最大车削直径
mm
400
600
800
最大车削高度
mm
500
600
800
转速范围
r/min
50-2000
45-1000
50-1000
卡盘直径
mm
400
500
630
主轴端部代号

A2-8
A2-11
A2-15
主轴轴承直径(前)
mm
 130
160
200
X轴行程
mm
 -50~360
-50-500
-50-800
Z轴行程
mm
500
650
850
X轴快移速度
m/min
10
12
10
Z轴快移速度
m/min
15
12
10
加工精度
mm
IT6
IT6-IT7
IT6-IT7
X/Z轴定位精度
mm
 0.018/0.02
0.018/0.02
0.018/0.02
X/Z轴重复定位精度
mm
 0.006/0.01
0.006/0.01
0.006/0.01
刀架形式

立式6 工位
立式6工位
立式6工位
外圆刀刀具尺寸
mm
 32×32
32×32
32×32
镗刀杆刀具尺寸
mm
Φ32,Φ40,Φ50
Φ32,Φ40,Φ50
Φ32,Φ40,Φ50
主轴电机
kW
18.5
15
30/37
X轴伺服电机
kW
 2.5
2.5
4
Z轴伺服电机
kW
 2.5
2.5
4
冷却泵电机
kW
1.1
1.1
1.1
机床外形:长
mm
 2510
3340
2642
机床外形:宽
mm
 2785
2630
3478
机床外形:高
mm
 2770
3060
3638
机床重量
kg
 7700
9400
15000
执行标准

1.JB/T9895.1-1999《数控立式卡盘车床 精度检验》2.JB/T9895.2-1999《数控立式卡盘车床 技术条件》
1.JB/T9895.1-1999《数控立式卡盘车床 精度检验》2.JB/T9895.2-1999《数控立式卡盘车床 技术条件》
1.JB/T9895.1-1999《数控立式卡盘车床 精度检验》2.JB/T9895.2-1999《数控立式卡盘车床 技术条件》
